Pressen des WDR und des Sicherungsringes - CPS21
![Ilustrační obrázek](/thumb/images/gallery/reference/2001-2005/1005-wdr-segrovka/o_05047_5.jpg?w=300&h=225&ip=6)

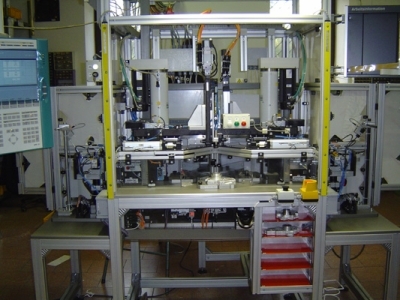

Die Maschine ist für das Pressen des WDR und des Sicherungsringes für den Flansch der Pumpe bestimmt.

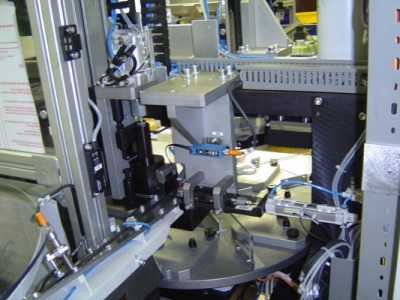

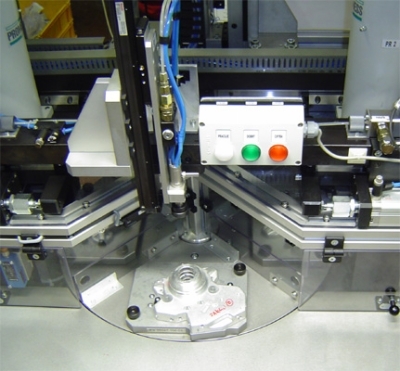

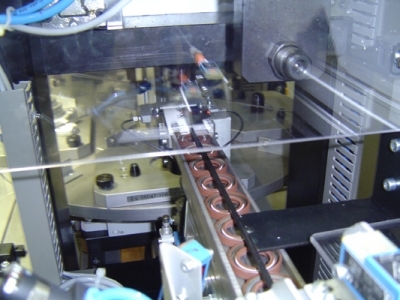

Die Anlage arbeitet nach dem Prinzip eines halbautomatischen Arbeitsplatzes mit einem Drehtisch mit vier Arbeitspositionen. Die Bedienung führt das manuelle Einlegen durch. Im anschließenden automatischen Prozess wird der eingelegte Korpus des Flansches kontrolliert, es erfolgt sein Schmieren mit einem Ölnebel und der nachfolgende Transfer durch das Drehen des Tisches in die nächste Arbeitsposition. In den weiteren Arbeitspositionen erfolgt das gesteuerte Pressen der Dichtungsringe und der Unterlegscheibe durch die Einheiten PROMESS. Die Anlage wird mit 9 Beschickungs-Sets geliefert. Die Maschine ist für die Erweiterung auf 60 Sets Einlegebetten bereit.

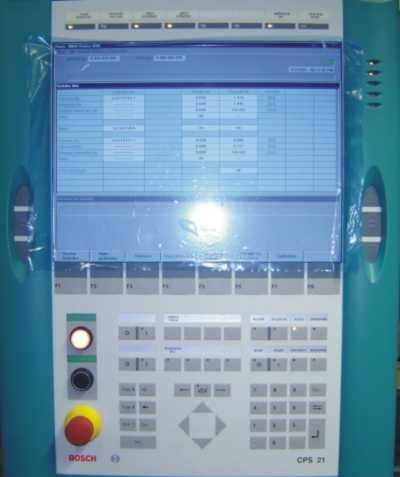

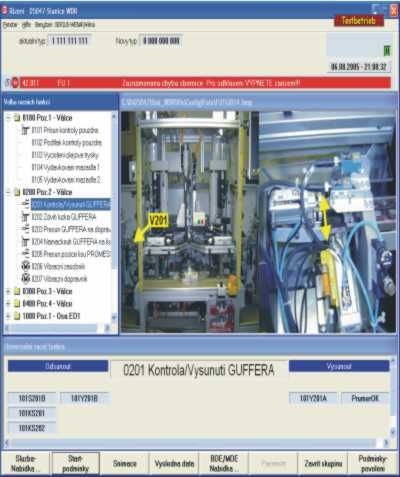

Das Steuersystems der Maschine CPS21 basiert auf der PC-Plattform. Daher verfügt die Anlage über eine den Standard übertreffende Ausführung der Diagnostik- und Visualisierungsfunktion wie fotografische Voransichten, die Fernverwaltung, die Parametrisierung des Prozesses mithilfe des Ethernet, die Möglichkeit der Ergänzung weiterer Typensätze mithilfe der Dialogtafel oder des Fernzugriffs.
